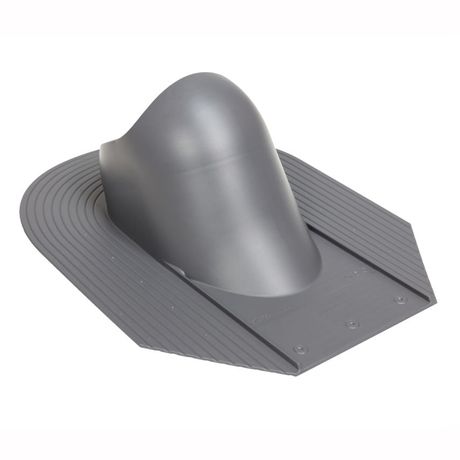

Проходка HUOPA/SLATE для мягкой кровли при монтаже Vilpe

Артикул: Вентиляционные элементы-xh-001
Технические характеристики

Страна производства Финляндия
Материал Полипропилен
Температура эксплуатации, °C до +80°С
Техническая гарантия 20 лет
Эстетическая гарантия 10 лет

Розничная цена: 1 000руб.

  • RAL 6020 - зеленый / RR 11 - т.зеленый
    RAL 6020 - зеленый / RR 11 - т.зеленый
  • RR 23 - серый графит / RAL 7024 - серый графит
    RR 23 - серый графит / RAL 7024 - серый графит
  • RR 29 - красный / RAL 3009 - красный
    RR 29 - красный / RAL 3009 - красный
  • RR 32- т.коричневый / RAL 8019 - т.коричневый
    RR 32- т.коричневый / RAL 8019 - т.коричневый
  • RR 33 - черный / RAL 9005 - черный
    RR 33 - черный / RAL 9005 - черный
  • RR 750 - терракот / RAL 8004 - коричневая медь
    RR 750 - терракот / RAL 8004 - коричневая медь
Очистить

Описание

HUOPA/SLATE – проходной элемент для монтажа на скатной битумной кровле труб и вентиляторов диаметром 110?160 мм, антенного выхода и уплотнителя отопительного котла.
Измененная форма ворота позволяет устанавливать проходной элемент на кровлях с большим уклоном.
Размер: 519х390 мм, ширина фланца – 100 мм.
Устанавливается при монтаже кровельного материала.
Комплект: проходной элемент, шаблон и набор крепежа (саморезы 6×25 мм в цвет + насадка).

Максимальный угол уклона кровли для труб разного диаметра:
труба Диаметр 110 мм – 53°*,
труба Диаметр 125 мм – 54°**,
труба Диаметр 160 мм – 49°***.
* – уклон 59°, если труба продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы.
– уклон 77°, если труба не продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы и ворот проходного элемента.
** – уклон 57°, если подрезать ворот трубы.
*** – уклон 52°, если подрезать ворот проходного элемента.

Минимальный угол уклона кровли для труб разного диаметра:
труба Диаметр 110 мм – 36°*,
труба Диаметр 125 мм – 36°*,
труба Диаметр 160 мм – 36°*.
* – уклон 11°, если развернуть трубу на 18° градусов и подрезать ворот проходного элемента.
Данные ориентировочны.
