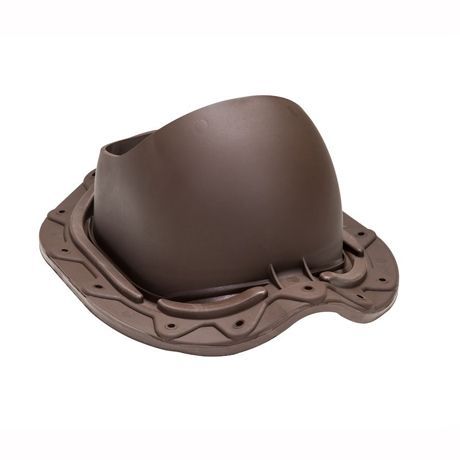

Проходка MUOTOKATE для металлочерепицы Vilpe

Артикул: Вентиляционные элементы-xj-001
Технические характеристики

Страна производства Финляндия
Материал Полипропилен
Температура эксплуатации, °C до +80°С
Техническая гарантия 20 лет
Эстетическая гарантия 10 лет

Розничная цена: 1 600руб.

  • RAL 6020 - зеленый / RR 11 - т.зеленый
    RAL 6020 - зеленый / RR 11 - т.зеленый
  • RR 23 - серый графит / RAL 7024 - серый графит
    RR 23 - серый графит / RAL 7024 - серый графит
  • RR 29 - красный / RAL 3009 - красный
    RR 29 - красный / RAL 3009 - красный
  • RR 32- т.коричневый / RAL 8019 - т.коричневый
    RR 32- т.коричневый / RAL 8019 - т.коричневый
  • RR 33 - черный / RAL 9005 - черный
    RR 33 - черный / RAL 9005 - черный
  • RR 887 - коричневый шоколад / RAL 8017 - коричневый шоколад
    RR 887 - коричневый шоколад / RAL 8017 - коричневый шоколад
Очистить

Описание

MUOTOKATE – проходной элемент для монтажа на металлических кровлях с профилем Monterrey (ширина волны 183,3 мм, длина профиля 350 мм и высота профиля около 39 мм) труб и вентиляторов диаметром 110 ?160 мм и антенного ворота.
Размеры: 261х330 мм.
Устанавливается при монтаже и на готовую кровлю.
Комплект: MUOTOKATE проходной элемент, уплотнитель гидрозатвора, инструкция по монтажу уплотнителя гидрозатвора, MUOTOKATE шаблон, силикон (75 мл) и набор крепежа (саморезы 8×25 мм б/ш в цвет + 6х38 мм б/ш в цвет + насадка + крепежные клипсы – 8 шт.).

Максимальный угол уклона кровли для труб разного диаметра:
труба Диаметр 110 мм – 50°*,
труба Диаметр 125 мм – 45°**,
труба Диаметр 160 мм – 40°***.
* – уклон 53°, если подрезать ворот трубы.
** – уклон 48°, если подрезать ворот трубы.
– уклон 50°, если подрезать ворот проходного элемента.
*** – уклон 42°, если подрезать ворот трубы.
– уклон 45°, если подрезать ворот проходного элемента.
Данные ориентировочны.
Минимальный рекомендуемый угол уклона кровли для монтажа 11,5°.
